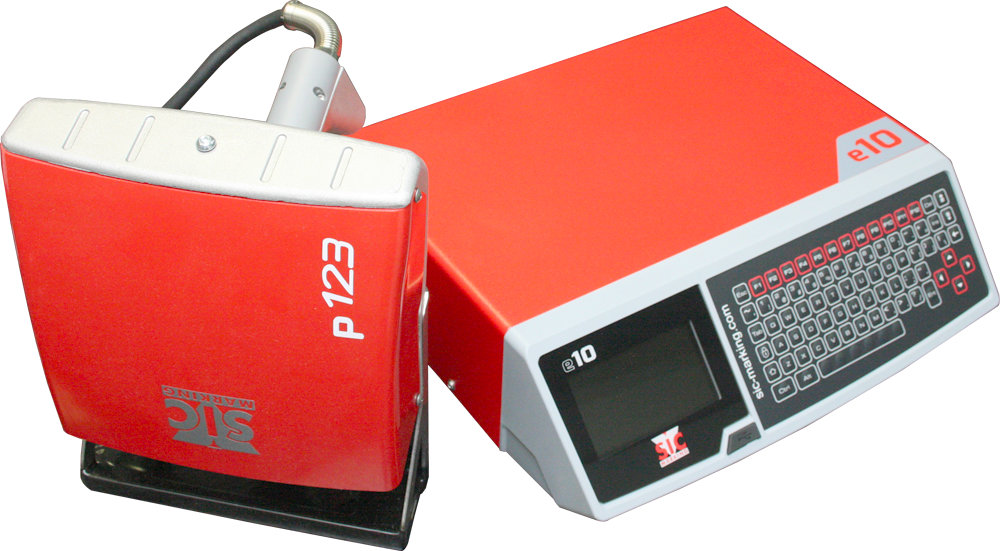

e10-p123 -

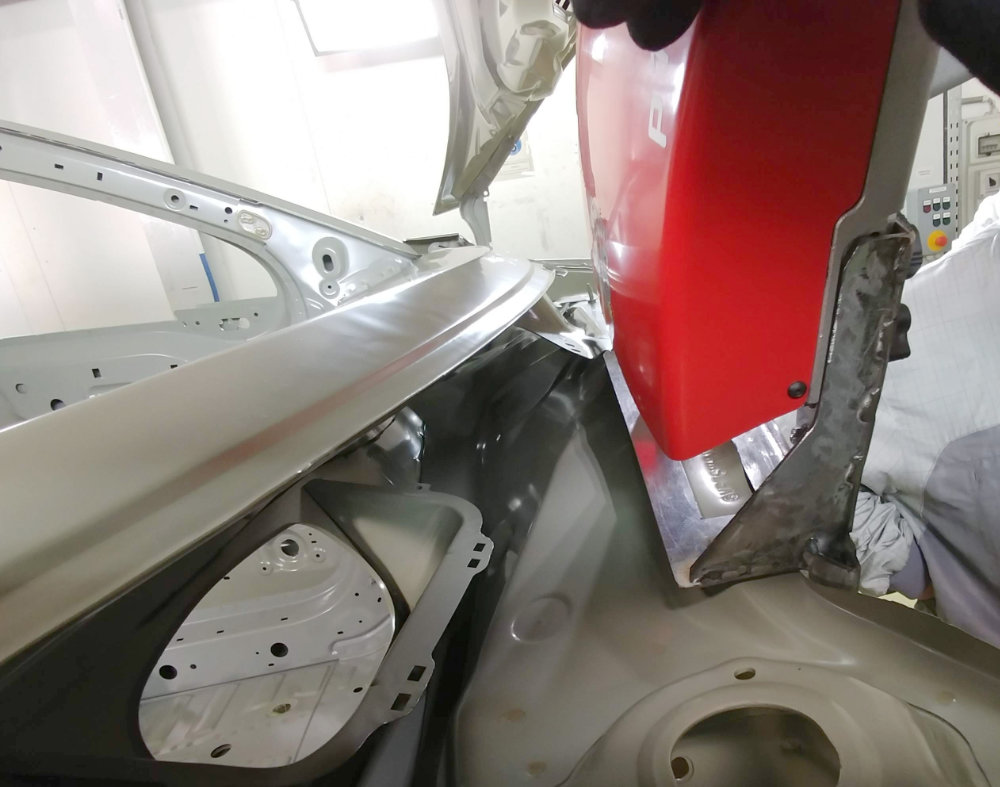

p123 aplikácia -

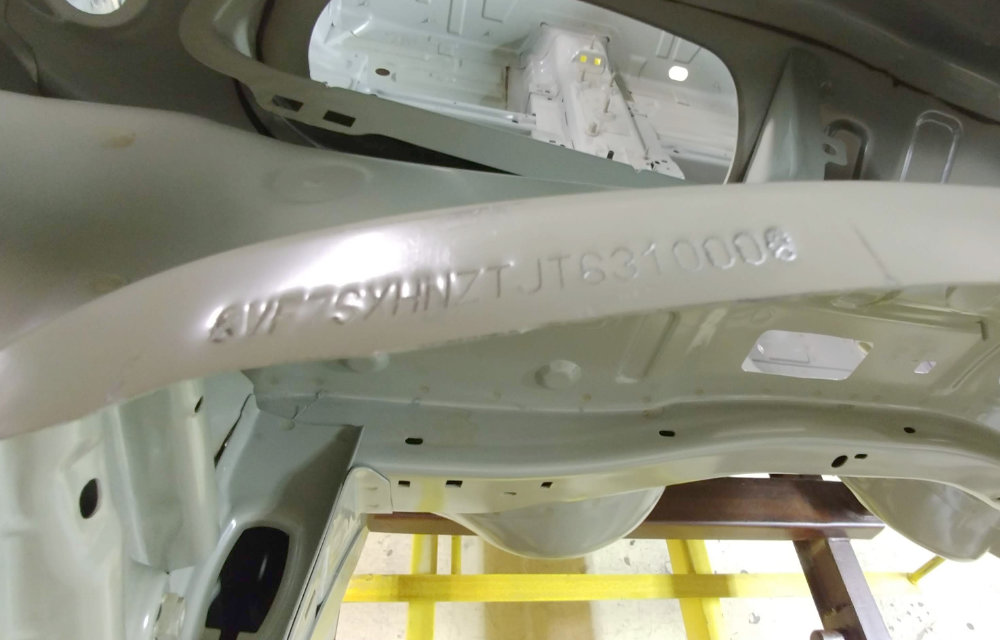

p123 VIN číslo -

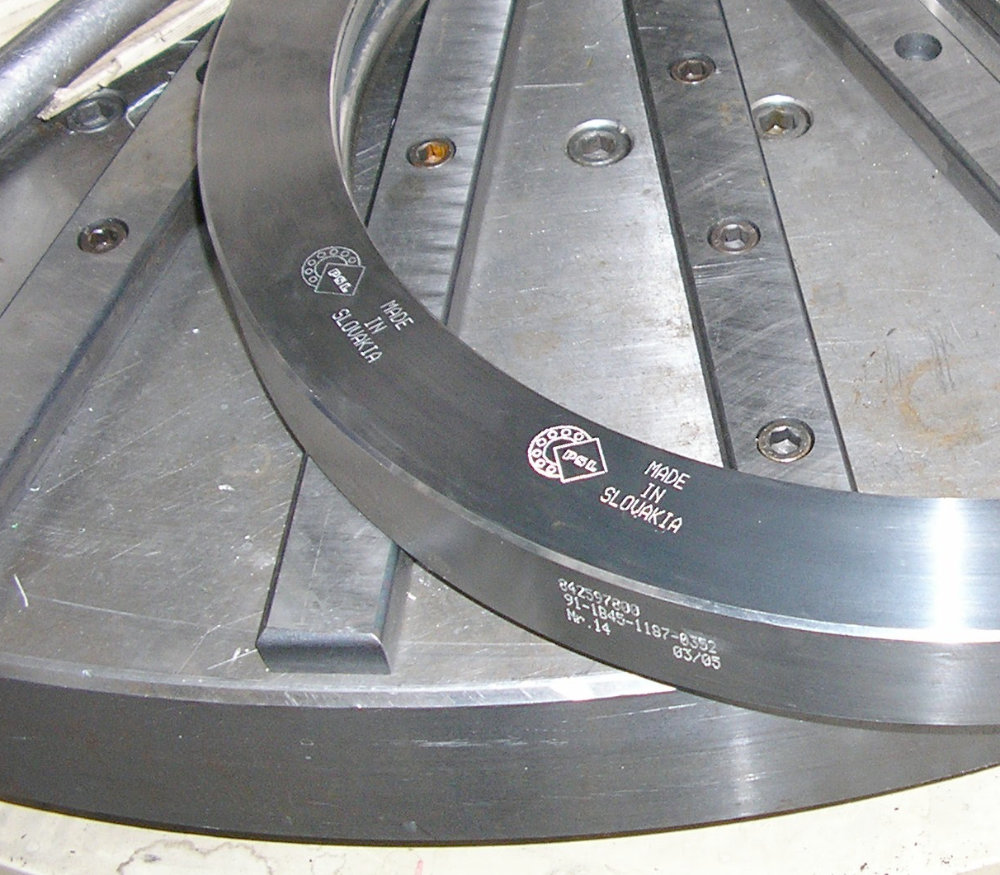

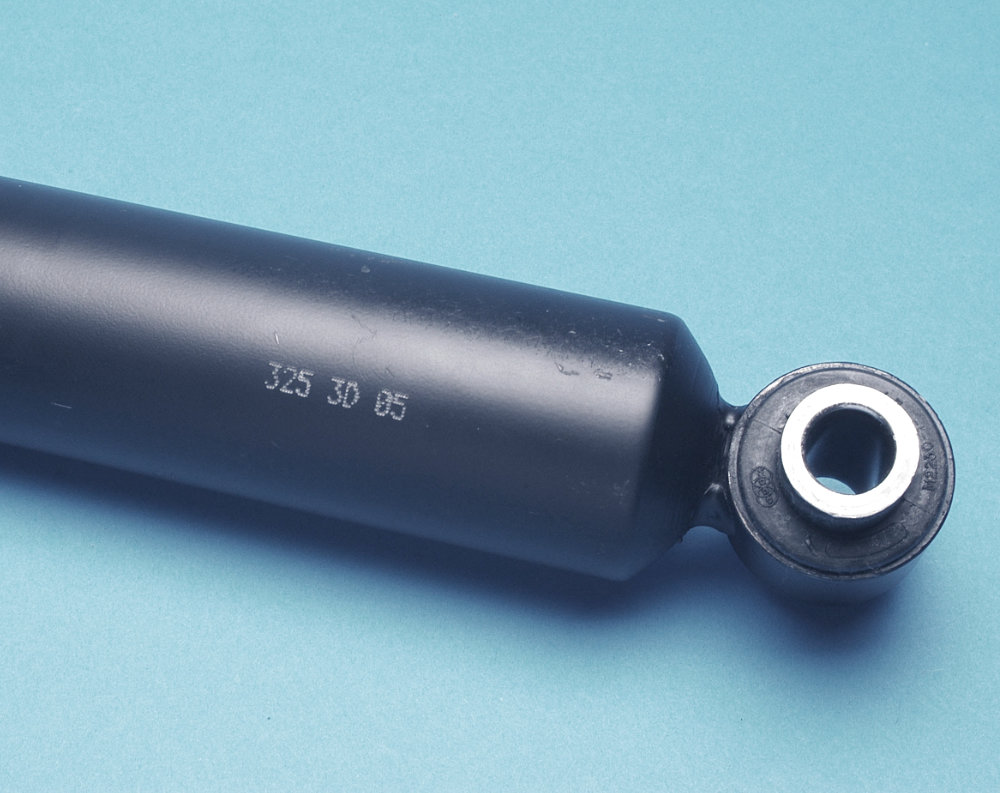

vzorka -

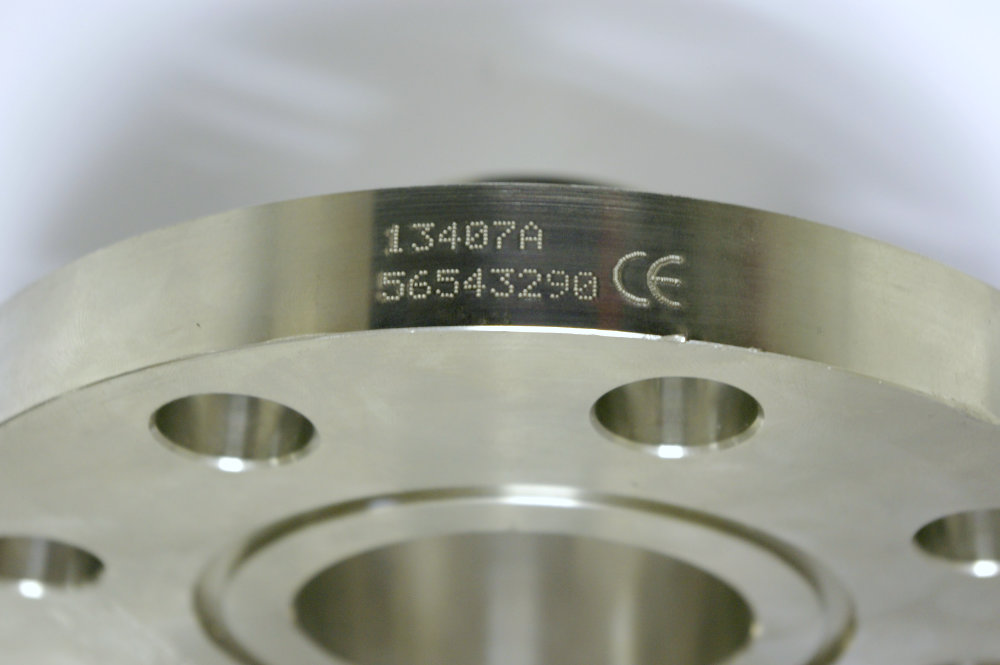

vzorka -

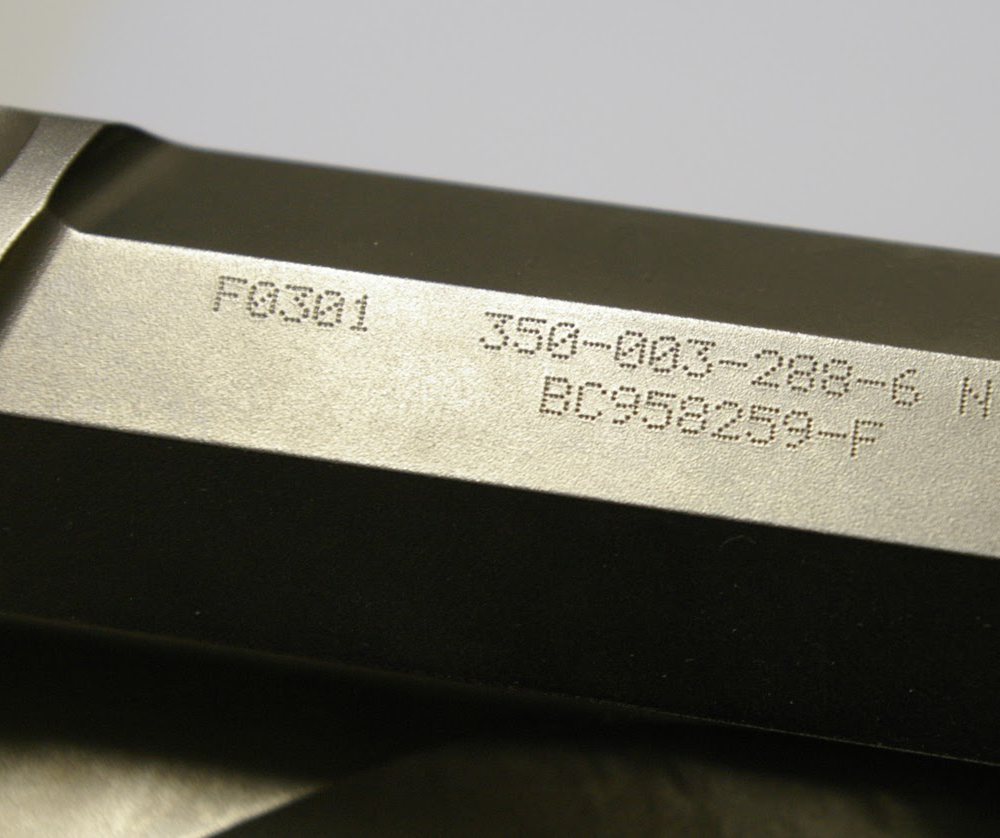

vzorka -
vzorka -
vzorka

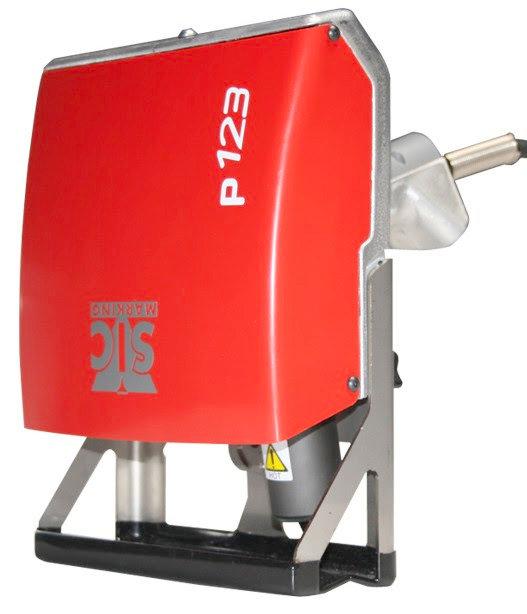

e10-p123 prenosný mikroúderový značiaci stroj

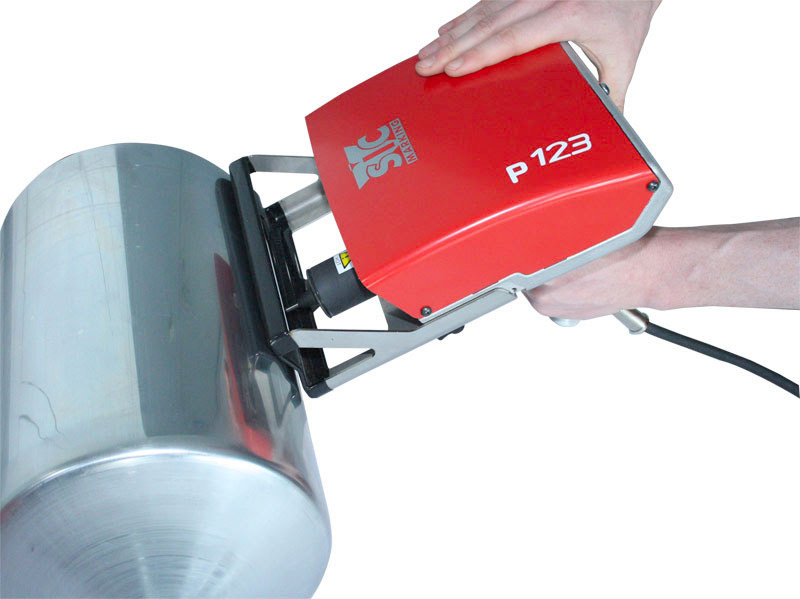

Väčšia značiaca hlava so značiacou plochou 120x25 mm alebo 120x40 mm je výhodná pri značení veľkých znakov a dlhých textov. Vďaka svojej ľahkej prenosnosti je ideálna na popisovanie veľkých dielov a ťažko prístupných povrchov, jej klenutá operná doska umožňuje presné značenie na rovných aj valcových povrchoch. Hlava má odolné teleso z hliníkovej zliatiny, kryt z ABS a opernú dosku z nehrdzavejúcej ocele. Toto profesionálne značiace zariadenie je vhodné predovšetkým na značenie plechov, rúr, konštrukcií v priemyselných halách. Jeho robustná konštrukcia zabezpečuje spoľahlivosť a presnosť pri použití v priemyselnom prostredí
- dokáže označiť rôzne materiály, od plastov po kalenú oceľ (do 62HRC)
- vibrácie hrotu zabezpečuje elektromagnetická cievka, takže stroj nevyžaduje pripojenie tlakového vzduchu

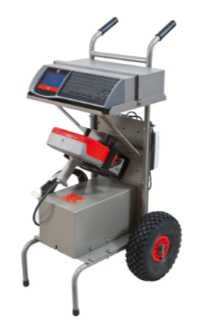

- môže sa kombinovať s voliteľným príslušenstvom (prídavný stojan, vozík, elektromagnetické upínanie...)
- vyžaduje si malú údržbu a žiaden spotrebný materiál
- mechanika navrhnutá pre intenzívne použitie
- LED osvetlenie pracovného priestoru
- presnosť značenia 0,02 mm
- spoľahlivý a robustný systém označovania vhodný pre množstvo aplikácií.
Externá riadiaca jednotka e10
e10 poskytuje priame a ľahko použiteľné rozhranie. Veľký grafický displej a membránou chránená QWERTY klávesnica ju predurčujú pre použitie v priemyselnom prostredí. Pretože riadiaca jednotka nemá žiadne otvory ani ventilátory, jej vnútorné elektrické komponenty sú dostatočne chránené.
Súbory značenia je možné synchronizovať s PC pomocou USB kľúča, alebo ich môžete vytvárať a upravovať priamo v riadiacej jednotke.
Režimy riadiacej jednotky:
- manuálne ovládanie
- ovládanie cez vstupy a výstupy - výber súboru, štart a stop značenia
- ovládanie cez komunikačné rozhrania - výber súboru, štart a stop značenia, vyplnenie premenných, kompletné ovládanie
Softvér e10
Ponúka ľahké a rýchle vytvorenie všetkých vašich značiacich súborov.
- pamäť na cca 2000 súborov
- umožňuje naprogramovať texty, logá, 2D kódy
- premenné: dátum, čas, sériové číslo, smena
- štýly textu: rovno, šikmo, do kruhu, zrkadlovo
- parametre značenia: výška, šírka znakov, font, sila úderu, hustota bodov ...
- história značení, autodiagnostika, štatistiky
K stroju dodávame aj doplnkový softvér SIC TOOLS na programovanie súborov značenia v PC a na spracovanie obrázkov (bitmapových aj vektorových).
Na objednávku dodáme aj špeciálny PC softvér WinSIC, ktorý umožňuje načítavať dáta z databáz.
Parametre
| Pre priemysel | strojárstvo, automobilový, letecký, hutníctvo, energetika, stavebníctvo, chemický, elektrotechnický |
|---|---|
| Na materiál | kov, plast, farba |
| Značiace okno | 120 x 25 mm resp. 120 x 40 mm |
| Ovládanie značenia | manuálne, z počítača, z PLC |
| Programovanie súborov | v riadiacej jednotke, v počítači |
| Značiaci hrot | karbidový, 60mm |
| Hĺbka vrypu | max. 0,7mm do ocele |
| Prvky, ktoré je možné značiť | text, logo, 2D kód |
| Komunikačné porty | USB, Serial, I/O, Profibus*, Profinet*, Ethernet* |
| Dĺžka kábla | 7,5 m, 10 m*, 15 m* |
| Max. tvrdosť dielu | 62 HRC |
| Hmotnosť | 3,7 kg |
| Výška | 0,22 m |
| Šírka | 0,22 m |
| Hĺbka | 0,28 m |
Video
Prílohy
Príslušenstvo

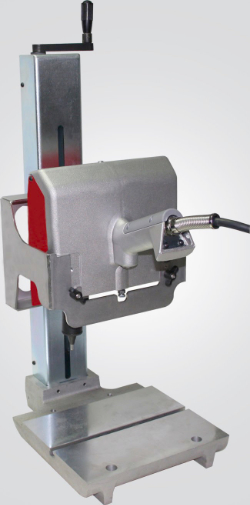

Na značenie malých súčiatok, štítkov.
Na značenie rotačných súčiastok po obvode.
S veľkým akumulátorom alebo bez.
Prídavná karta na hlboké značenie (do 0,7 mm do ocele).

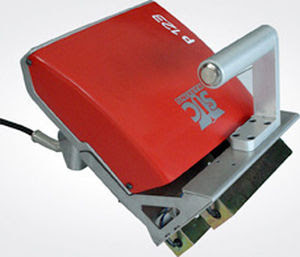

Upnutie hlavy na rovné kovové povrchy.
Bezdrôtová čítačka čiarových kódov.
Na zavesenie na vyvažovcí systém.
