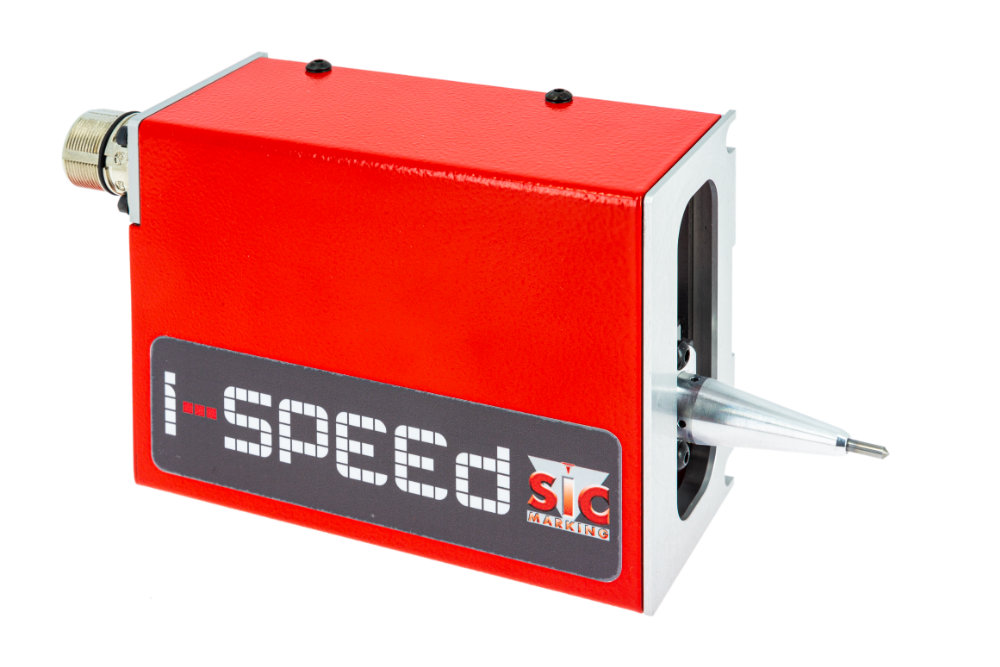

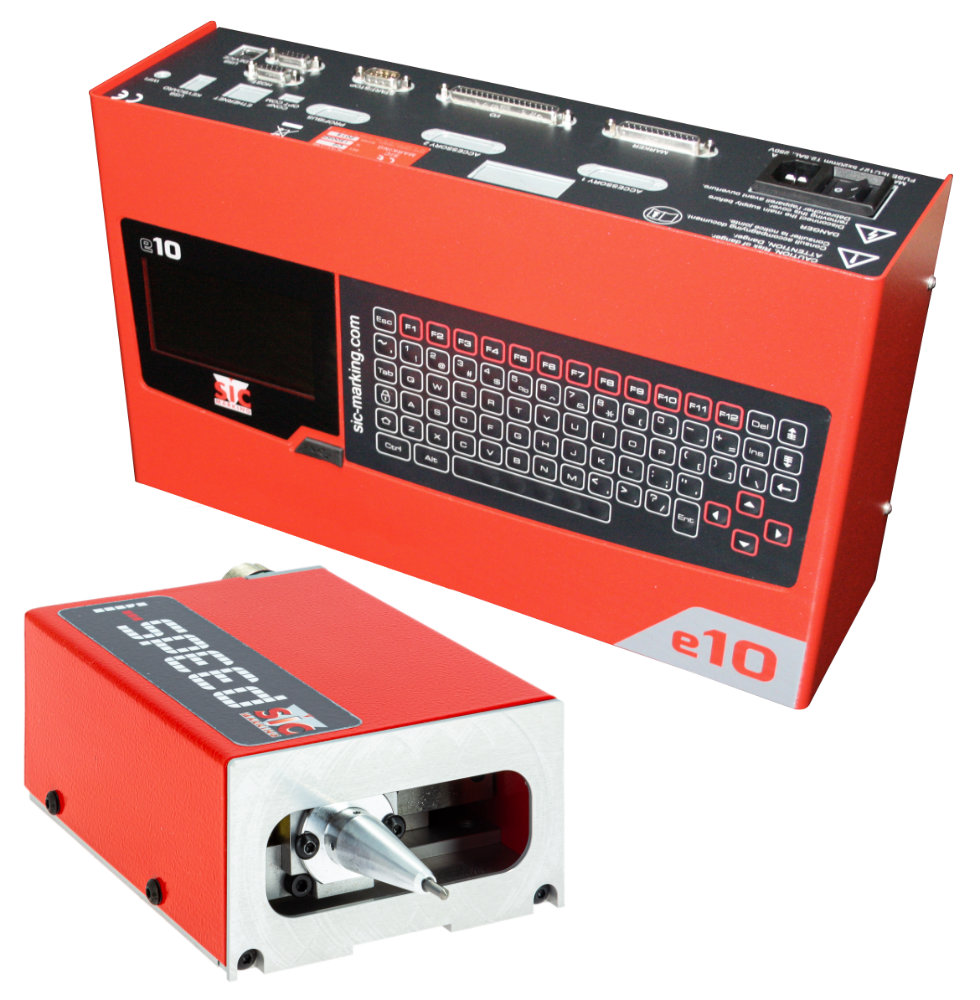

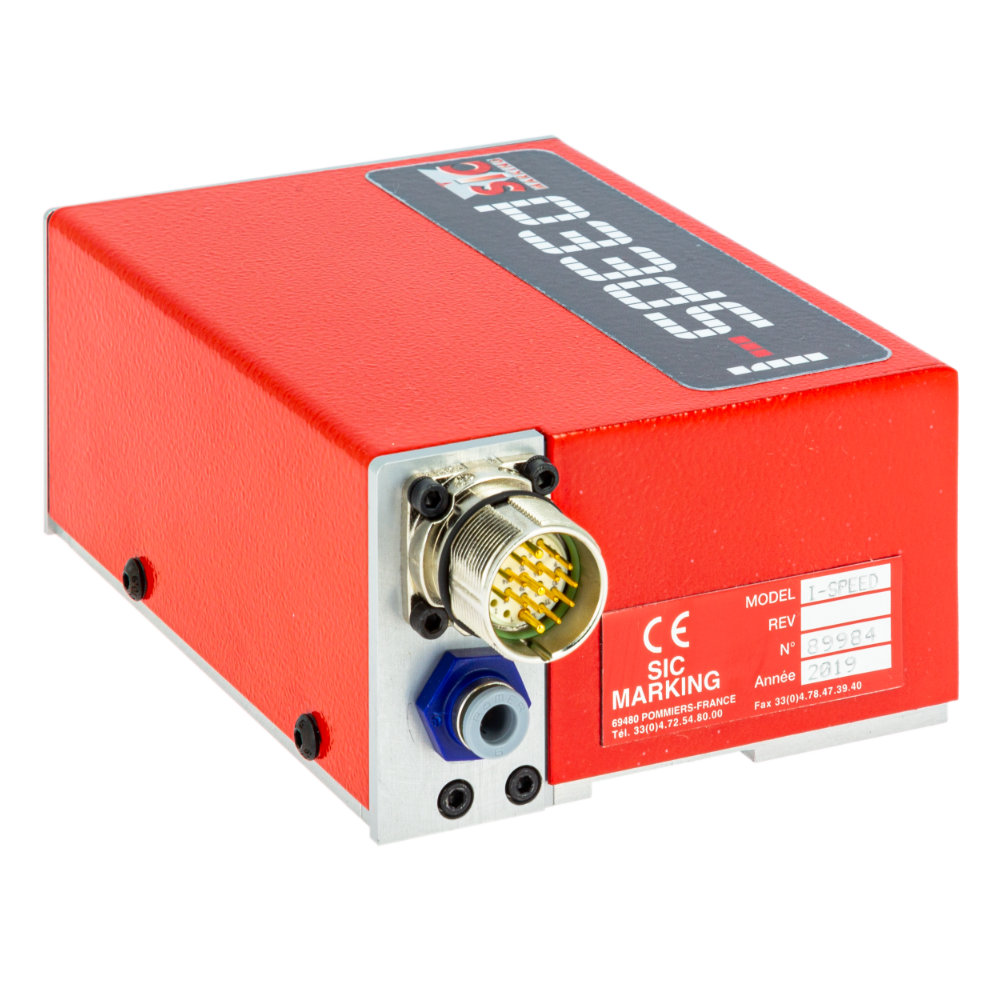

e10R_i-speed pneumatický mikroúderový stroj

  • e10R_i-speed pneumatický mikroúderový stroj
  • e10R_i-speed
  • i-speed

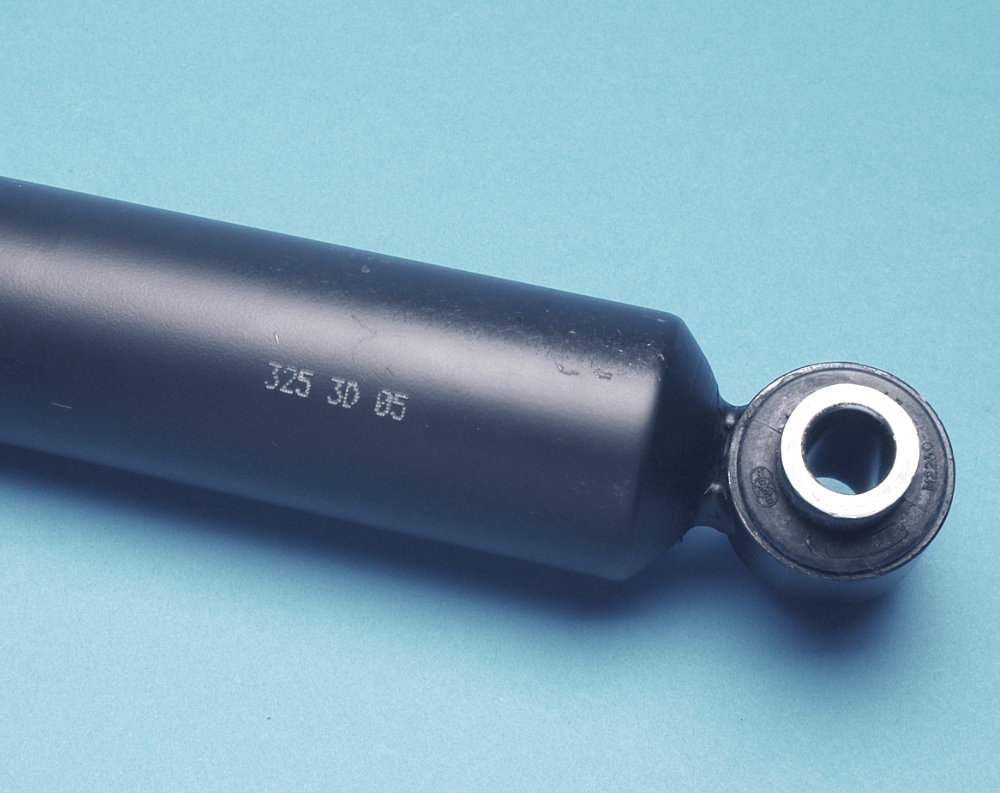

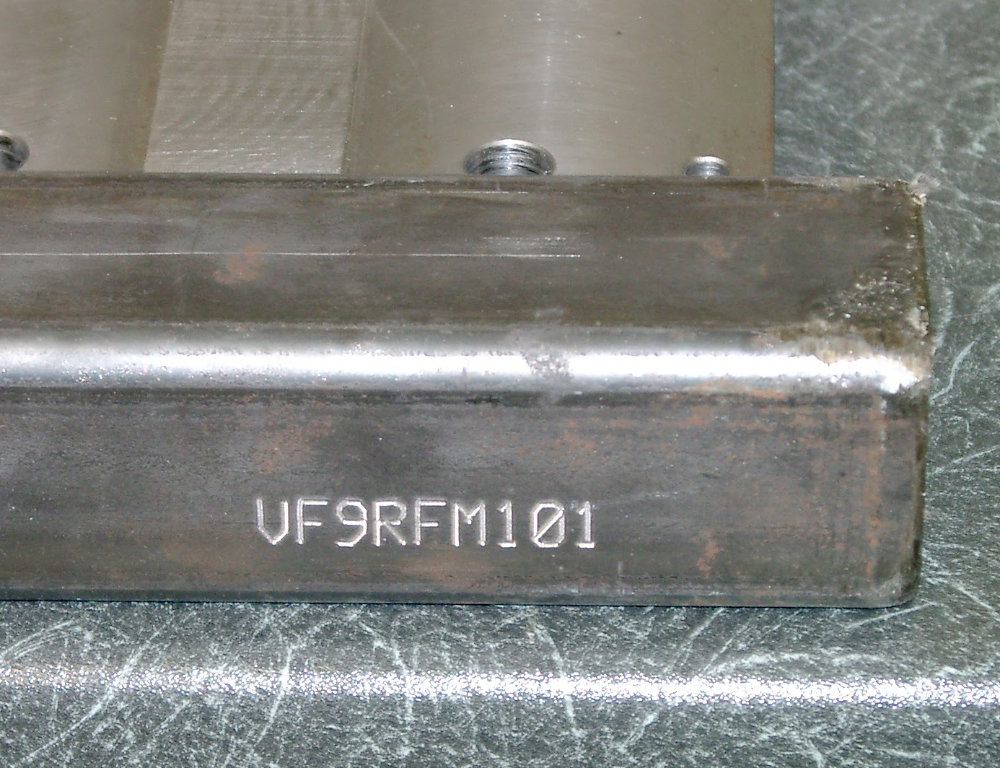

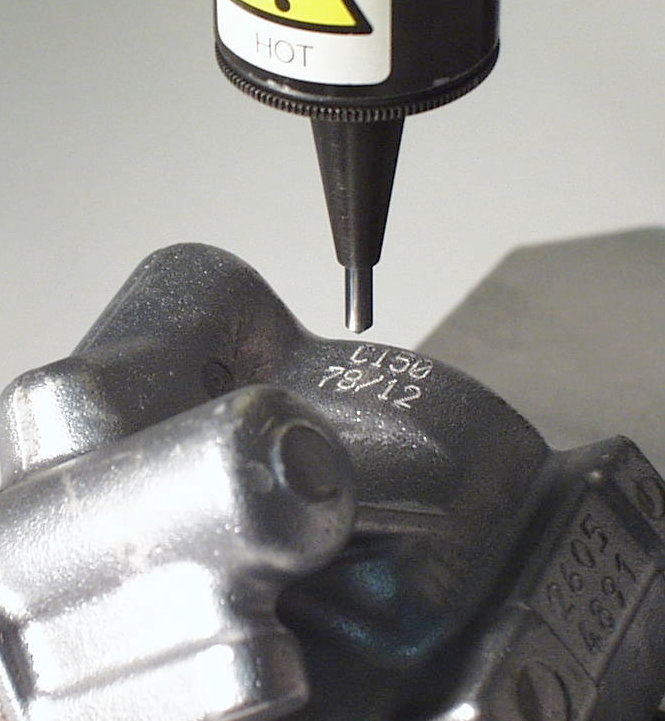

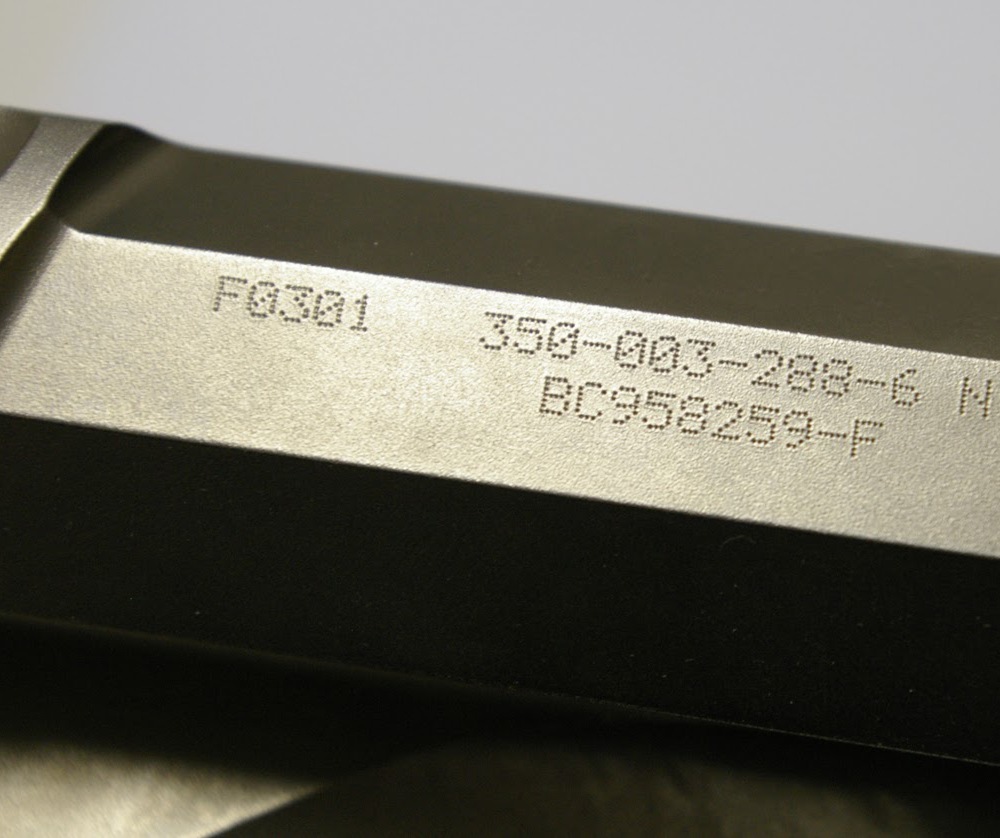

  • vzorka
  • vzorka
  • vzorka
  • vzorka

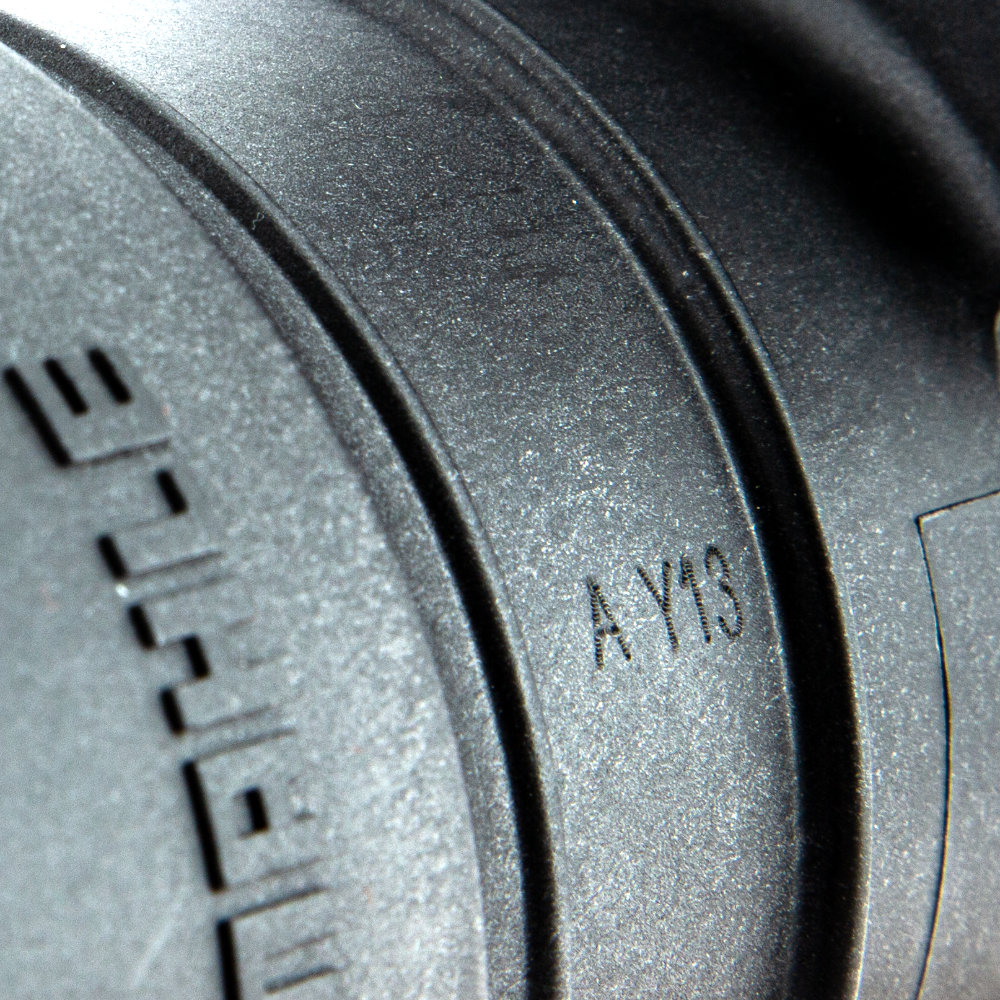

  • vzorka plast
na objednávku
Pneumatická mikroúderová hlava pre extra rýchle značenie. Pripája sa k riadiacej jednotke e10R.
Výrobca:
Obj. čislo:
e10R-ispeed

e10R_i-speed pneumatický mikroúderový stroj

Integračná popisovacia hlava i-speed bola navrhnutá pre bezproblémovú integráciu do automatických výrobných liniek.  Tento integračný systém značenia sa ľahko používa a dokáže označiť diely rôznych tvarov a povrchov a označí akýkoľvek materiál vrátane plastov a kalenej ocele. Pneumatická technológia značenia umožňuje veľmi rýchle a estetické popisovanie dielov prevažne plochých povrchov.

Vnútorné komponenty stroja sú chránené vysoko odolným oceľovým krytom. Kvalita a presnosť polohovania, rýchlosť a výkon integrovaného softvéru z neho robia vysoko výkonný nástroj, ktorý sa ľahko ovláda, a to aj pri minimálnom zaškolení.

  • kompaktný tvar, nízka hmotnosť
  • dokáže označiť rôzne materiály, od plastov po kalenú oceľ (do 62HRC)
  • vibrácie hrotu zabezpečuje pneumatická mikroúderová sústava
  • rýchlosť značenia až 10 znakov/s
  • tolerancia vzdialenosti hrotu je 2 mm
  • môže sa kombinovať s voliteľným príslušenstvom (lineárna os, otočná os...)
  • vyžaduje si malú údržbu a žiaden spotrebný materiál
  • mechanika navrhnutá pre intenzívne použitie - označí až 3000 dielov za deň
  • spoľahlivý a robustný systém označovania vhodný pre množstvo aplikácií.
ec1_software

Softvér e10

Ponúka ľahké a rýchle vytvorenie všetkých vašich značiacich súborov.

  • pamäť na cca 2000 súborov
  • umožňuje naprogramovať texty, logá, 2D kódy
  • premenné: dátum, čas, sériové číslo, smena
  • štýly textu: rovno, šikmo, do kruhu, zrkadlovo
  • parametre značenia: výška, šírka znakov, font, sila úderu, hustota bodov ...
  • história značení, autodiagnostika, štatistiky

K stroju dodávame aj doplnkový softvér SIC TOOLS na programovanie súborov značenia v PC a na spracovanie obrázkov (bitmapových aj vektorových).

Na objednávku dodáme aj špeciálny PC softvér WinSIC, ktorý umožňuje načítavať dáta z databáz.

Parametre

Pre priemysel strojárstvo, automobilový, letecký, hutníctvo, energetika, stavebníctvo, chemický, elektrotechnický
Na materiál kov, plast, farba
Značiace okno 50 x 20 mm
Ovládanie značenia manuálne, z počítača, z PLC
Programovanie súborov v riadiacej jednotke, v počítači
Značiaci hrot karbidový, 60mm
Hĺbka vrypu max. 0,3mm do ocele
Prvky, ktoré je možné značiť text, logo, 2D kód
Komunikačné porty USB, Serial, I/O, Profibus*, Profinet*, Ethernet*
Dĺžka kábla 5 m, 10 m*
Max. tvrdosť dielu 62 HRC
Hmotnosť1,7 kg
Výška0,06 m
Šírka0,11 m
Hĺbka0,2 m

Príslušenstvo

Dva druhy hrotov
Špeciálny hrot pre max. rýchlosť značenia
Hroty
Lineárna os Z
Na prísun hlavy k dielu, posuv 50, 100 a 250 mm.
Otocna os
Stojan
S ručným nastavovaním výšky.
Otocna os
Otočná os
Na značenie rotačných súčiastok po obvode.
Skľučovadlo D100 alebo D125mm, ručné alebo pneumatické upínanie.
Otocna os
Ochranný návlek
Na dodatočnú ochranu hlavy pri zváraní, brúsení a pod.
Drziak stitkov
Čítačka kódov
Bezdrôtová čítačka čiarových kódov.
Citacka kodov
Pedál
Na nožné spúšťanie značenia.
Pedal
